Hochstromkontaktband


Das Hochstromkontaktband 12mm ist ein Hochleistungskontaktband zur Übertragung sehr hoher elektrischer Ströme. Hergestellt ist es aus 2 Komponenten. Ein Federmaterial aus rostfreiem Federstahl mit hoher mechanischer Festigkeit und bester Relaxationsbeständigkeit zur Erzeugung der mechanischen Festigkeit und der Kontaktkraft. Auf das federnde Trägerband sind einzelne Kontaktstücke aus hochleitfähigem Kupfer aufgenietet, welche die hohe Stromtragfähigkeit gewährleisten.


Die 0,6mm dicken Kupferkontaktstücke werden standardmä├čig versilbert und gleitfähig passiviert. Die Silberschichtdicke wird anwendungsspezifisch gewählt. Im Standardfall beträgt sie 20 my.


Die Kontaktstücke gewährleisten neben der Stromtragfähigkeit auch eine hohe Wärmeaufnahmekapazität, wodurch eine sehr hohe Kurzschlussstromtragfähigkeit erreicht wird. Im Einsatzfall wird das Band in einer dafür vorgesehenen Nut unverlierbar befestigt.


Lieferform als Endlosband oder Bandstücke mit definierter Kontaktanzahl.


Breite [mm] 12
Raster [mm] 3,5
radiale Einbauhöhe [mm] 1,5 - 2,0
Dicke des Cu - Kontaktes [mm] 0,6
Kontaktkraft [N] Die Kontaktkraft beträgt circa 6N / Steg.
Nennstrom [A] / Steg Die Angabe des Nennstromes ist Anwendungsabhängig und im Einsatzfall zu prüfen. Richtwert grö├čer 40 A / Steg


Durch unseren modularen Werkzeugaufbau können wir auch kundenspezifische Sonderlösungen realisieren.

Datenblatt: Hochstromkontaktband

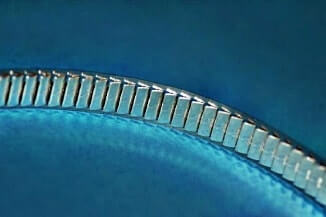

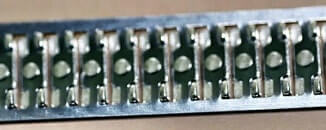

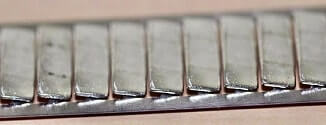

Bild vom Hochstromkontaktband Bild vom Hochstromkontaktband Bild vom Hochstromkontaktband Bild vom Hochstromkontaktband
